3.0 模板:画线类库

Author: 小小梦, Created: 2017-01-05 22:23:42, Updated: 2017-10-11 10:26:32

3.0 模板:画线类库

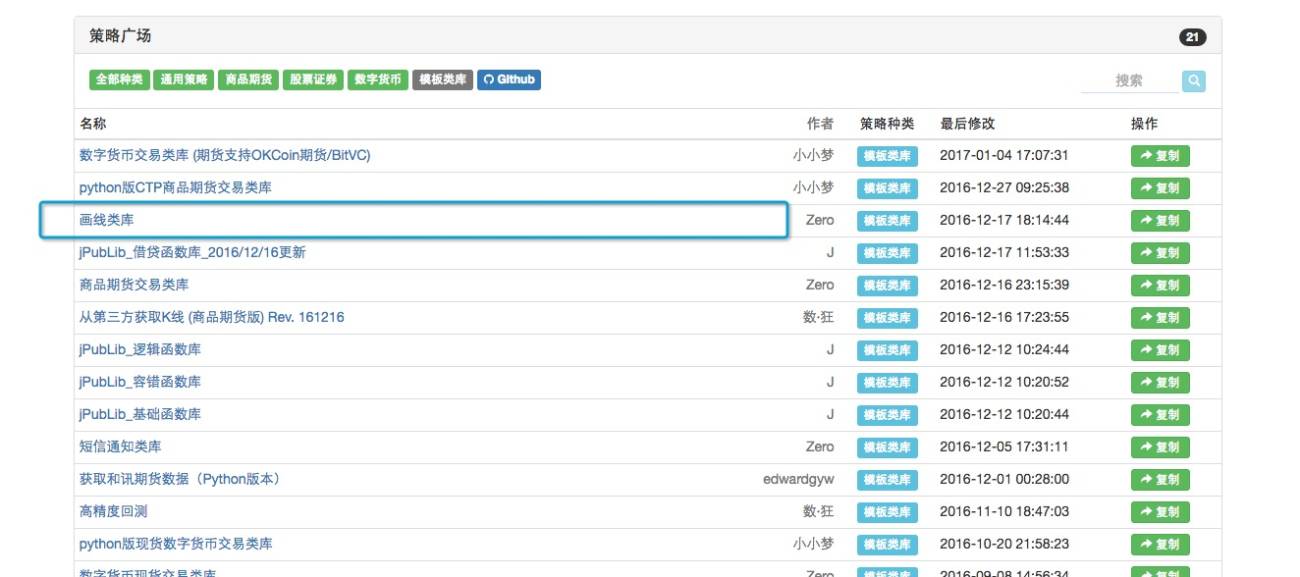

  • 模板在策略广场公开 img

注释版 代码:

var chart = null    // 一个全局 变量 用来接收 Chart 函数返回的  对象。
var series = []     // 数据系列数组,用来保存 图表上的线、标记、K线等数据。
var labelIdx = []   // label 索引,
var preBarTime = 0  // K线前一柱的 时间戳 ( 毫秒数 )
var preFlagTime = 0 // 前一个  标记 的时间戳
var preDotTime = [] //            时间戳

var cfg = {    // 用来初始化设置图表的对象(即图表设置)  具体可见  HighCharts
    tooltip: {
        xDateFormat: '%Y-%m-%d %H:%M:%S, %A'
    },
    legend: {
        enabled: true,
    },
    plotOptions: {
        candlestick: {
            color: '#d75442',  // 颜色值
            upColor: '#6ba583' // 颜色值
        }
    },
    rangeSelector: {           // 范围选择
        buttons: [{            // 按钮
            type: 'hour',
            count: 1,
            text: '1h'
        }, {
            type: 'hour',
            count: 3,
            text: '3h'
        }, {
            type: 'hour',
            count: 8,
            text: '8h'
        }, {
            type: 'all',
            text: 'All'
        }],
        selected: 2,
        inputEnabled: true
    },
    series: series,           // 全局变量赋值给该属性, 注意 数组是引用传递,  即: 浅拷贝。(不明白的可以百度:引用传递)
}

$.GetCfg = function() {       // 导出函数 , 用来获取 cfg 对象。
    return cfg
}

$.PlotHLine = function(value, label, color, style) {    // 画 x 轴 水平线。
    if (typeof(cfg.yAxis) === 'undefined') {            // 如果 没有定义 y 轴 属性, 添加y轴属性定义。
        cfg.yAxis = {
            plotLines: []                               // y 轴上的 平行于x 轴的 水平线数组。
        }
    } else if (typeof(cfg.yAxis.plotLines) === 'undefined') {  // 如果定义了 y轴 ,没有定义 水平线数组,则添加水平线数组。
        cfg.yAxis.plotLines = []
    }
    /*
    Solid
    ShortDash
    ShortDot
    ShortDashDot
    ShortDashDotDot
    Dot
    Dash
    LongDash
    DashDot
    LongDashDot
    LongDashDotDot
    */
    var obj = {                                          // 定义一个 对象,保存水平线的 各个属性。
        value: value,                                    // 在y轴上的 位置值。
        color: color || 'red',                           // 没有传入 默认红色。
        width: 2,                                        // 线的宽度是2
        dashStyle: style || 'Solid',                     // 选择线的类型,可以设置为虚线。 'dash'
        label: {                                         //
            text: label || '',
            align: 'center'                              // 居中显示
        },
    }
    var found = false
    for (var i = 0; i < cfg.yAxis.plotLines.length; i++) { // 遍历 水平线这个属性的 数组。
        if (cfg.yAxis.plotLines[i].label.text == label) {  // 如果找到对应的 label 的水平线
            cfg.yAxis.plotLines[i] = obj                   // 把 obj对象赋值给这个索引 指向的元素。(替换)
            found = true                                   // 标记为找到
        }
    }
    if (!found) {                                          // 如果是没找到   (新压入)
        cfg.yAxis.plotLines.push(obj)
    }
    if (!chart) {                                          // 如果 chart 对象是 null
        chart = Chart(cfg)                                 // 调用API Chart 初始化图表,返回 对象赋值给chart
    } else {                                               // else
        chart.update(cfg)                                  // 更新图表
    }
}

$.PlotRecords = function(records, title) {                 // 画K线  ,参数是 K线数据(数组), 标题
    var seriesIdx = labelIdx["candlestick"];               // 数据序列 的索引
    if (!chart) {                                          // 如果chart 图表对象为 null
        chart = Chart(cfg)                                 // 初始化图表,并且返回图表对象给 chart 变量
    }
    if (typeof(seriesIdx) == 'undefined') {                // 如果获取到的数据序列索引 是未定义,执行以下if代码
        cfg.__isStock = true                               // 设置 cfg 对象 __isStock 属性为 true
        seriesIdx = series.length                          // 设置 当前数据序列索引 为 已经存在的索引之后。
        series.push({                                      // 压入series 数据序列数组 ,该数据序列属性如下:
            type: 'candlestick',                               // type 属性  K线图
            name: typeof(title) == 'undefined' ? '' : title,   // 如果 $.PlotRecords 导出函数调用时,没有传入 title参数,则该数据序列 标题为 空字符串。
            id: 'primary',                                     // 数据序列的 id 为 primary (首要的)
            data: []                                           // 数据序列的 数据数组 ,图表上显示的数据值都储存在该数组内。
        });
        chart.update(cfg)                                  // 用设置过的 cfg 对象 更新 chart 对象。
        labelIdx["candlestick"] = seriesIdx                // 给 labelIdx (索引的标签) 添加 K线数据序列的索引,即 当前的 seriesIdx 值。
    }
    if (typeof(records.Time) !== 'undefined') {            // 如果传入的是单根 K线 数据执行以下if 代码
        var Bar = records;                                 // 把records 赋值给 Bar
        if (Bar.Time == preBarTime) {                      // preBarTime 初始是0, 如果参数传入的records 的时间戳 和 全局变量 preBarTime 相等,即认为当前的Bar (即 records) 没有更新(没有出现新的K线柱)
            chart.add(seriesIdx, [Bar.Time, Bar.Open, Bar.High, Bar.Low, Bar.Close], -1) // 根据参数传入的records 更新图表上的 值为 labelIdx["candlestick"] 的数据序列的 倒数第一个数据( 因为 add函数 最后一个参数传入的是 -1)。
        } else if (Bar.Time > preBarTime) {                // 如果 参数传入的 records 也就是 Bar 的时间戳 比 preBarTime 大,即 新出现了Bar 。
            preBarTime = Bar.Time                          // 更新preBarTime 这个全局变量用于 下次的比较。
            chart.add(seriesIdx, [Bar.Time, Bar.Open, Bar.High, Bar.Low, Bar.Close])  // 区别于 Bar.Time == preBarTime 时的操作,没有传参数 -1 ,为在数据序列最后添加一个数据。
        }
    } else {                                               // 如果传入的是一个K线数据数组, 此情况在第一次 preBarTime = 0 时 ,执行比较特殊:会逐个添加全部 records数据
        for (var i = 0; i < records.length; i++) {         // 遍历records
            if (records[i].Time == preBarTime) {           // 如果 索引i 这个元素的时间戳 等于 上一次记录的 preBarTime 更新图表 该数据序列的最后一个数据
                chart.add(seriesIdx, [records[i].Time, records[i].Open, records[i].High, records[i].Low, records[i].Close], -1) // 更新
            } else if (records[i].Time > preBarTime) {     // 如果索引i 这个元素的时间戳大于 preBarTime 则添加
                preBarTime = records[i].Time               // 更新preBarTime
                chart.add(seriesIdx, [records[i].Time, records[i].Open, records[i].High, records[i].Low, records[i].Close])  // 添加
            }
        }
    }
    return chart                                           // 返回 chart
}

$.PlotLine = function(label, dot, time) {                  // 画线
    if (!chart) {                                          // 如果 chart 为 null 执行以下
        cfg.xAxis = {                                      // 设置 cfg对象 x轴 的类型为 datatime 时间类型
            type: 'datetime'
        }
        chart = Chart(cfg)                                 // 调用 Chart 这个API函数(cfg为参数) 初始化图表
    }
    var seriesIdx = labelIdx[label]                        // 按照 label参数获取 标签索引 赋值给 数据序列索引。
    if (typeof(seriesIdx) === 'undefined') {               // 如果 labelIdx 内没有 参数传入的 label 这个标签的索引 执行以下代码 添加这个数据序列
        seriesIdx = series.length                          // 根据已有的数据序列的长度,赋值 新数据序列的索引
        preDotTime[seriesIdx] = 0                          // 在线条的 前一个值(preDotTime中的元素) 使用了一个数组储存(因为可能有多个线条,所以会有多个 “前一个值” ,所以用数组储存,这个“前一个值”作用类似于 preBarTime)
        labelIdx[label] = seriesIdx;                       // 把当前标签 对应的索引 储存在标签索引。
        series.push({                                      // 把数据序列 push 进 数据序列数组
            type: 'line',           // 设置当前的数据序列 类型为: 线
            yAxis: 0,               // 使用的y轴 为索引为 0 的y轴(highcharts 图表 可以有 多个 y 坐标轴,这里指定索引0的y轴)
            showInLegend: true,     //
            name: label,            // 根据 函数传入的 参数 label 设置
            data: [],               // 数据序列的数据项
            tooltip: {              // 工具提示
                valueDecimals: 5    // 值的小数点 保留5位
            }
        })
        chart.update(cfg)           // 用cfg 对象 更新图表对象 chart
    }
    if (typeof(time) == 'undefined') {                     // 如果参数没有传入 要画线(其实是线上的点)的时间。
        time = new Date().getTime()                        // 给形参 time 赋值当前的时间戳
    }

    if (preDotTime[seriesIdx] != time) {                   // 对比当前时间如果不等于执行if 内的代码
        preDotTime[seriesIdx] = time                       // 更新 上一次时间
        chart.add(seriesIdx, [time, dot])                  // 添加参数传进的点 在x轴值为 time 的时间上
    } else {
        chart.add(seriesIdx, [time, dot], -1)              // 如果时间相等 ,则更新数据序列的最后的点
    }

    return chart                                           // 返回图表对象
}


$.PlotFlag = function(time, text, title, shape, color) {   // 在图表上添加 旗帜标签
    if (!chart) {                                          // 如果 chart 为 null
        chart = Chart(cfg)                                 // 初始化 图表
    }
    label = "flag";                                        // 设置标签类型为 flag  (旗帜)
    var seriesIdx = labelIdx[label]                        // 在数据序列索引数组中获取 旗帜 类型的索引
    if (typeof(seriesIdx) === 'undefined') {               // 如果没有该索引
        seriesIdx = series.length                          // 根据现有的索引数组长度 新设置一个索引
        labelIdx[label] = seriesIdx;                       // 储存该索引 到标签索引数组
        series.push({                                      // 向数据序列数组 压入 当前数据序列
            type: 'flags',             // 设置当前压入的数据序列 类型为 旗帜类型
            onSeries: 'primary',       // 设置 旗帜标记在哪个数据序列上,   这里设置 标记在  id 为 primary的数据序列上(即 K线数据序列)
            data: []                   // 数据序列的 数据项
        })
        chart.update(cfg)              // 更新图表对象
    }

    var obj = {                        // 根据函数参数 初始化一个对象  用来 加载到图表。
        x: time,                       // x轴的值, 即时间戳
        color: color,                  // 颜色
        shape: shape,                  // 形状
        title: title,                  // 标题
        text: text                     // 文本
    }

    if (preFlagTime != time) {         // 上一次的标记时间 如果不等于当前时间
        preFlagTime = time             // 更新上一次的标记时间
        chart.add(seriesIdx, obj)      // 用设置好的obj对象添加该标记(写入图表)
    } else {
        chart.add(seriesIdx, obj, -1)  // 如果时间相同,则更新最后一个旗帜标记。
    }

    return chart                       // 返回图表对象
}

$.PlotTitle = function(title, chartTitle) {                     // 设置 图表 标题
    cfg.subtitle = {                                            // 根据参数 title设置子标题
        text: title
    };
    if (typeof(chartTitle) !== 'undefined') {                   // 如果 chartTitle 不等于 未定义,即传入了值
        cfg.title = {                                           // 设置 图表标题
            text: chartTitle                                    // 文本为 chartTitle
        };
    }
    if (chart) {                                                // 如果 图表已经初始化,更新图表
        chart.update(cfg)
    }
}

// 测试代码
function main() {
    var isFirst = true                                          // 设置一个变量 表示第一次循环
    while (true) {
        var records = exchange.GetRecords();                    // 获取K线数据
        if (records && records.length > 0) {                    // records 不为 null 并且 不是  空数组
            $.PlotRecords(records, 'BTC')                       // 调用 模板导出函数 $.PlotRecords 传入 K线数据 和 标题 BTC
            if (isFirst) {                                      // 如果是第一次循环 执行以下
                $.PlotFlag(records[records.length - 1].Time, 'Start', 'S')    // 添加一个 旗帜标记
                isFirst = false                                               // 更新isFirst 下次不会在执行符合当前 if 条件的代码
                $.PlotHLine(records[records.length - 1].Close, 'Close')       // 画一条水平线
            }
        }
        var ticker = exchange.GetTicker()                       // 获取行情信息
        if (ticker) {                                           // 行情信息 获取成功 不为 null
            $.PlotLine('Last', ticker.Last)                     // 画出此刻 最后成交价在线上的点
            $.PlotLine('buy', ticker.Buy + 10)                  // 画出此刻 买一价在线上的点
            $.PlotTitle('Last ' + ticker.Last)                  // 在标的上实时显示 “最后成交价”标题 和 对应的数据
        }

        Sleep(60000)
    }
}

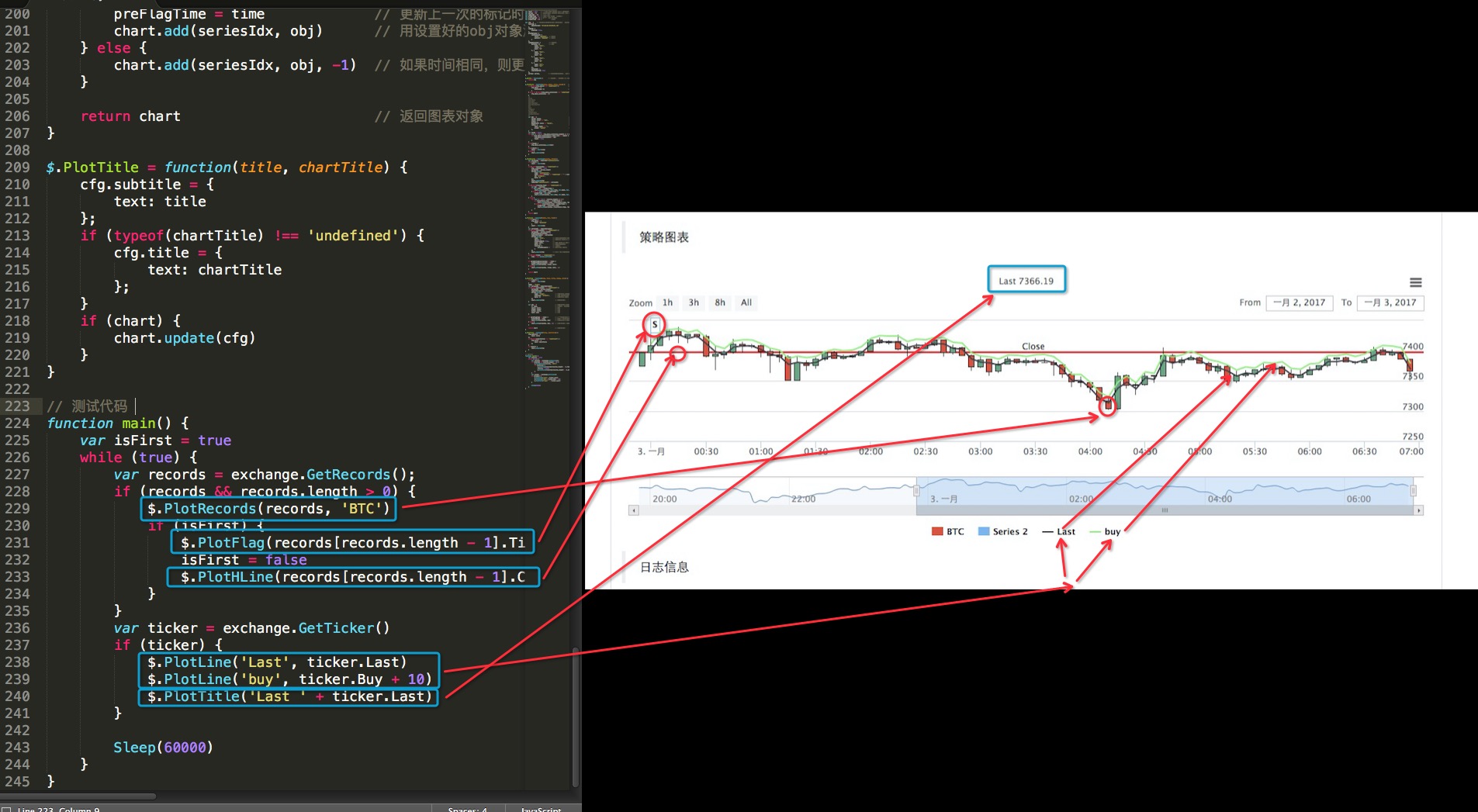

  • 模板本身的运行测试:


  • 测试代码中调用 模板导出函数:

    • $.PlotRecords(records, ‘BTC’)
      // 向图表写入 K线数据 records 可以是一个bar 也可以是bar 数组

    • $.PlotFlag(records[records.length - 1].Time, ‘Start’, ‘S’) // 添加旗帜标记, 参数为: 时间戳、标记内的文本、标题

    • $.PlotHLine(records[records.length - 1].Close, ‘Close’)
      // 添加水平线, 参数为: y轴数值、水平线上显示的文本

    • $.PlotLine(‘buy’, ticker.Buy + 10)
      // 添加一条曲线, 参数为: 标签名、在当前时间曲线在y轴上的数值。

    • $.PlotTitle('Last ’ + ticker.Last)
      // 自定义 标题内容

使用很简单,那么赶紧动手试试吧!
